Arceaux de fixation en acier

Arceaux de fixation en acier pour réservoirs en plastique

Vous devez installer un réservoir en plastique sur une remorque, un camion ou une plateforme fixe? Le choix des arceaux de fixation doit être adapté au modèle du réservoir.

Les arceaux en acier permettent de maintenir certains réservoirs en place sans exercer directement sur leurs parois la pression que pourraient créer des courroies d’arrimage mal positionnées. Ils contribuent également au maintien de leur forme lors du remplissage et de l’utilisation.

Agrico Plastiques offre des kits d’arceaux conçus pour des modèles précis de réservoirs horizontaux et de réservoirs rectangulaires en plastique.

Arceaux ou courroies : quelle différence pour fixer votre réservoir?

Les deux méthodes permettent de retenir un réservoir, mais elles n’agissent pas de la même façon et n’offrent pas la même flexibilité d’installation.

Fixation avec des courroies d’arrimage

Les courroies doivent passer dans les fentes moulées prévues sur le réservoir, puis rejoindre les points d’ancrage de la plateforme ou du véhicule.

Cette méthode présente certaines contraintes :

• Les fentes du réservoir doivent être alignées avec les points d’ancrage, ce qui limite les possibilités de positionnement.
• Les courroies s’appuient principalement sur le dessus du réservoir. Leur tension peut exercer une pression qui tend à l’aplatir légèrement, sans soutenir ses côtés.
• Les courroies s’étendent du réservoir jusqu’aux ancrages, ce qui peut réduire l’espace disponible pour installer d’autres équipements autour.

L’orientation du réservoir peut également être limitée par l’emplacement des fentes moulées et des points d’ancrage.

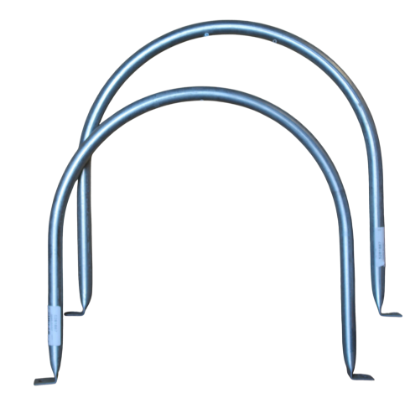

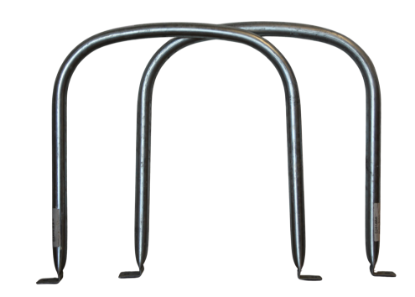

Fixation avec des arceaux en acier

Les arceaux sont conçus pour épouser la forme du réservoir et s’insérer dans les espaces prévus entre ses pattes moulées. Ils sont ensuite fixés directement à la plateforme.

Contrairement aux courroies, les arceaux ne doivent pas comprimer le dessus du réservoir pour le maintenir en place. Ils permettent aux parois de conserver une certaine liberté de mouvement lors du remplissage et de la vidange, tout en assurant son maintien.

Les arceaux présentent également des avantages pratiques :

• Ils évitent les courroies qui s’étendent jusqu’à des points d’ancrage éloignés.
• Ils libèrent davantage d’espace autour du réservoir pour installer d’autres équipements.
• Ils offrent plus de possibilités de positionnement, selon la configuration du réservoir et de la plateforme.
• Ils contribuent au maintien de la forme du réservoir sans exercer de compression directe sur son dessus.

Les arceaux ne remplacent toutefois pas la vérification de la solidité du support, de la capacité du véhicule et des exigences d’arrimage applicables au transport.

Quels réservoirs nécessitent des arceaux en acier?

Les exigences du fabricant varient selon la forme, la série et la capacité du réservoir.

Les arceaux obligatoires sont déjà compris dans l’achat du réservoir. Il n’est donc pas nécessaire de les commander séparément.

Pour les modèles dont les arceaux sont facultatifs, les kits compatibles sont proposés directement parmi les accessoires de la fiche détaillée du réservoir.

Les arceaux obligatoires doivent être utilisés conformément aux exigences du fabricant, même lorsque le réservoir est installé sur une plateforme fixe.

Un arceau n’est pas universel

Deux réservoirs ayant une capacité semblable peuvent présenter des dimensions et des configurations différentes. Les arceaux sont fabriqués pour correspondre à la forme et aux dimensions de modèles précis.

Il ne faut donc pas commander un arceau uniquement à partir du nombre de gallons du réservoir.

Si vous commandez un nouveau réservoir avec des arceaux facultatifs, consultez les accessoires proposés sur sa fiche détaillée.

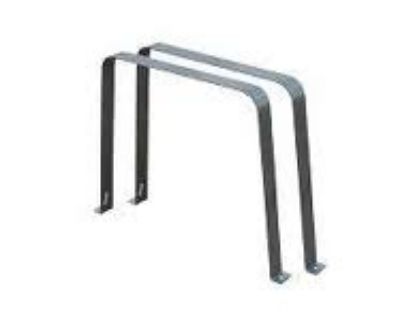

Si vous possédez déjà un réservoir, identifiez son numéro de modèle pour vérifier la compatibilité du kit. Par exemple, les kits AR600572, AR604782 et AR605202 correspondent à des références précises de réservoirs horizontaux. Pour certains modèles rectangulaires, des kits spécifiques sont également disponibles, notamment le AR635512.

Combien d’arceaux faut-il pour fixer un réservoir?

Le nombre d’arceaux varie selon le modèle. Certains kits comprennent deux arceaux, tandis que des réservoirs de plus grande capacité peuvent en nécessiter trois, quatre ou davantage.

Il ne faut pas présumer qu’un kit de deux arceaux convient à tous les réservoirs, ni retirer un arceau prévu par le fabricant pour simplifier l’installation.

Lorsque les arceaux sont obligatoires, la quantité appropriée est comprise dans la configuration du réservoir vendu par Agrico Plastiques.

Installation : attention à l’espace sous les pattes des arceaux

Une fois les arceaux placés sur certains réservoirs horizontaux, il peut rester un espace entre leurs pattes de fixation et la surface de support.

Cet espace n’indique pas automatiquement que les arceaux sont incompatibles. Selon le modèle, des boulons de longueur appropriée ou des espaceurs peuvent être nécessaires.

Il faut éviter de forcer les arceaux contre le réservoir pour éliminer cet espace. Les boulons de fixation ne sont pas inclus avec les kits.

Arceaux, transport et configuration du réservoir

Avant de préparer un véhicule ou une plateforme, considérez le poids du liquide transporté, sa densité, la stabilité du réservoir et l’emplacement des raccordements.

Les réservoirs horizontaux peuvent servir au transport d’eau, aux applications agricoles, à la récupération de liquides ou à certains procédés industriels.

Prévoyez également les raccords passe-parois, les valves et les boyaux nécessaires à votre installation.

Consultez notre expertise en réservoirs et notre service d’accompagnement pour préparer votre projet.

Questions fréquentes

Les arceaux sont-ils obligatoires sur tous les réservoirs?

Non. Ils sont obligatoires sur les réservoirs cylindriques HL de 725 gallons US et plus et sur tous les réservoirs elliptiques EL. Ils sont facultatifs sur les cylindriques HL de 525 gallons US et moins ainsi que sur les modèles rectangulaires pour lesquels ils sont proposés.

Les arceaux obligatoires sont-ils inclus avec le réservoir?

Oui. Ils sont inclus et vendus avec les réservoirs concernés. Vous n’avez pas à les ajouter séparément.

Où trouver les arceaux facultatifs compatibles?

Ils sont proposés directement parmi les accessoires sur la fiche détaillée du réservoir correspondant.

Peut-on utiliser des arceaux d’un autre réservoir de même capacité?

Pas automatiquement. La capacité ne garantit pas la compatibilité. Il faut vérifier les références du réservoir et du kit.

Est-ce normal que les pattes des arceaux ne touchent pas directement le plancher?

Oui, un espace peut être prévu selon le modèle. Il faut utiliser une méthode de fixation appropriée plutôt que de forcer les arceaux pour supprimer cet espace.
