Raccords Camlock

Raccords rapides Camlock en polypropylène renforcé

Les raccords Camlock, aussi appelés raccords à came, permettent de brancher et de débrancher rapidement un boyau d’une installation fixe ou d’un autre boyau. On les utilise notamment pour raccorder un réservoir, une valve ou une ligne de transfert sans dévisser la connexion filetée à chaque utilisation.

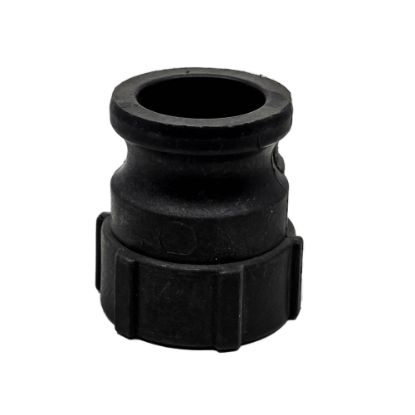

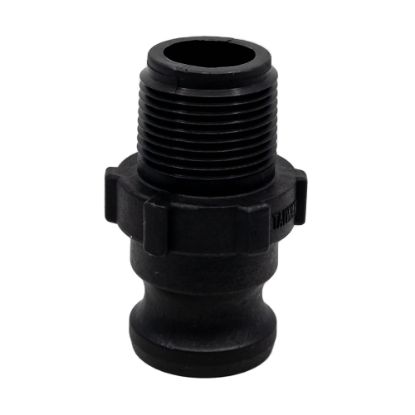

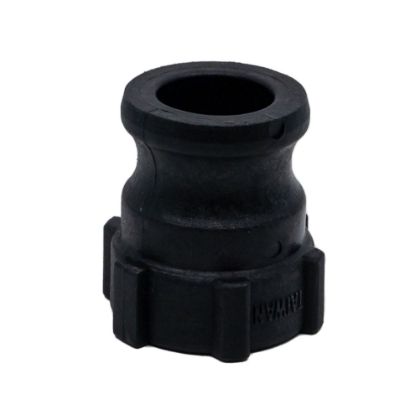

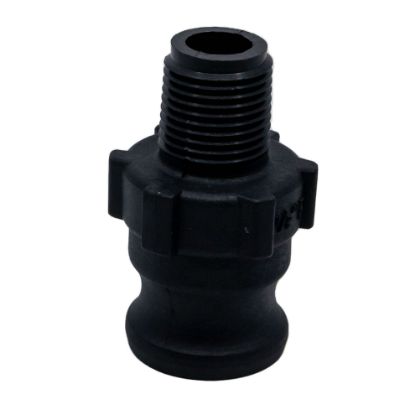

On propose des adaptateurs et des coupleurs Camlock en polypropylène renforcé de verre, dans des diamètres allant de 1/2 à 4 pouces selon la configuration. La gamme comprend des connexions filetées NPT mâles ou femelles, des embouts à barbillon, des coudes et des bouchons.

Camlock mâle ou femelle : reconnaître les deux parties

Le Camlock mâle possède un embout cylindrique avec une gorge extérieure. Il s’insère dans le coupleur Camlock femelle, reconnaissable à ses deux leviers. Le verrouillage maintient les pièces ensemble et l’étanchéité se fait grâce au joint situé dans le coupleur femelle.

Attention : « mâle » ou « femelle » peut désigner deux côtés différents d’une même pièce. Un raccord Camlock femelle peut avoir un filetage NPT mâle à l’autre extrémité. On identifie donc les deux connexions avant de choisir.

Types de raccords Camlock A, B, C, D, E et F

La lettre identifie la combinaison des extrémités. Elle ne remplace pas la vérification du diamètre, du matériau et des conditions d’utilisation.

On choisit d’abord un Camlock mâle et un Camlock femelle correspondants. Les types des autres extrémités dépendent ensuite du montage : tuyauterie filetée, valve ou boyau.

Choisir la connexion selon votre installation

Sur un réservoir ou une valve

Un raccord passe-paroi femelle NPT reçoit une extrémité filetée mâle NPT. On choisit ensuite le côté Camlock selon la pièce à raccorder.

Avec une valve à bille, on vérifie la connexion réellement disponible. Une valve munie d’une sortie Camlock mâle reçoit directement un coupleur Camlock femelle correspondant.

Pour une Tote, on identifie d’abord la sortie de sa valve. Les sorties Buttress et NPT demandent des accessoires différents d’une sortie Camlock. Regardez les pièces et adaptateurs pour Totes. Toutes les Totes IBC vendues chez Agrico Plastiques ont une valve avec un embout Camlock mâle.

Sur un boyau à barbillon

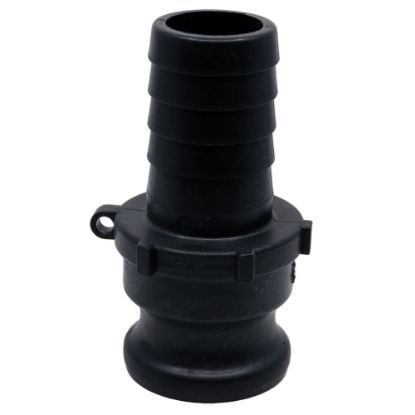

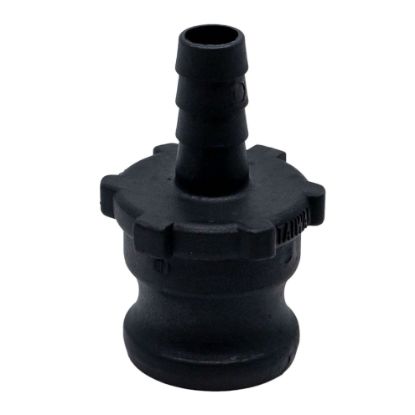

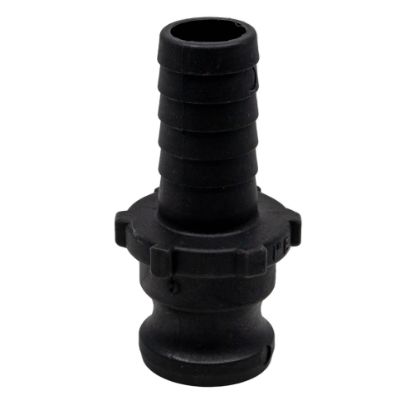

Les types C et E possèdent un embout qui s’insère dans un boyau. On vérifie son adéquation avec le diamètre intérieur du boyau et on prévoit les colliers de serrage appropriés.

Le Camlock permet de débrancher les deux parties du raccord rapide. Il ne remplace pas la fixation du boyau sur le barbillon.

Le choix du boyau dépend aussi de sa fonction : transfert et succion ou évacuation. Si le boyau possède déjà une connexion filetée, on choisit plutôt le Camlock avec filetage correspondant.

Pour orienter ou fermer la connexion

Un coude Camlock femelle vers NPT femelle permet de changer la direction du raccordement.

Un bouchon Camlock femelle reçoit un embout mâle. On ne le confond pas avec un bouchon fileté ni avec une valve de fermeture.

Matériau, joint et conditions de fonctionnement

Les coupleurs femelles proposés sont équipés de joints EPDM et de leviers et goupilles en acier inoxydable. On vérifie la compatibilité du polypropylène et du joint avec le liquide, sa concentration et sa température.

La pression admissible dépend du raccord et de la température. Une connexion qui s’emboîte ne suffit pas à confirmer sa convenance pour une application sous pression ou en succion. On vérifie l’ensemble : raccords, joints, boyau et équipement.

Ces critères s’appliquent aux différents secteurs utilisant des réservoirs.

Questions fréquentes

Deux Camlock de même diamètre sont-ils nécessairement compatibles?

Pas automatiquement. On confirme le profil d’accouplement, les dimensions et la compatibilité des pièces, particulièrement lorsqu’on réunit des raccords existants de provenance différente. Les branchements répétés entre un Camlock en acier et un Camlock en polypropylène peuvent accélérer l’usure du plastique. On privilégie donc le même matériau pour les deux pièces à raccorder lorsque l’application le permet.

Un Camlock remplace-t-il une valve?

Non. Il assure une connexion démontable. La pièce Camlock seule ne commande pas l’ouverture ou la fermeture du passage du liquide. On utilise une valve adaptée pour cette fonction.

Peut-on utiliser les petits filets situés au bout d’une valve de Tote de type Camlock?

Sur les valves de Totes Camlock mâles concernées, ces petits filets servent au capuchon protecteur, et non au raccordement. On doit emboîter un coupleur Camlock femelle sur l’embout Camlock mâle de la valve, et non y visser un adaptateur NPT.
