Évents

Évents pour réservoirs : laisser entrer et sortir l'air pendant le remplissage et la vidange

Un réservoir en plastique fermé doit pouvoir respirer. Lorsque le liquide entre dans le réservoir, l'air doit pouvoir sortir. Lorsque le liquide est vidangé, de l'air doit pouvoir entrer pour remplacer le volume de liquide qui quitte le réservoir.

L'évent sert à maintenir cet échange d'air et à éviter qu'une pression positive ou négative se développe à l'intérieur du réservoir. Les réservoirs en plastique sont conçus pour fonctionner à la pression atmosphérique, et non comme des réservoirs sous pression.

Plusieurs de nos réservoirs sont déjà équipés d'un couvercle avec évent. Lorsqu'il n'y en a pas ou lorsque l'application nécessite une ventilation différente, un évent indépendant peut être ajouté.

Agrico offre des évents de 2" et 3", en polypropylène ou avec filtre en acier carbone selon le modèle et l'application. Un raccord passe-paroi seul peut aussi être installé si vous avez besoin d'un évent de diamètre différent de ceux qui sont offerts.

Un évent devient particulièrement important pendant la vidange

Une erreur est de penser à l'évent uniquement lorsqu'on remplit le réservoir.

Lorsqu'on ouvre une valve ou qu'une pompe retire du liquide, le volume qui quitte le réservoir doit être remplacé par de l'air. Plus la vidange est importante, plus la capacité de l'évent à laisser entrer suffisamment d'air devient un élément à considérer.

C'est pourquoi on ne choisit pas nécessairement un évent uniquement selon la capacité du réservoir. Le mode de remplissage et de vidange fait également partie de l'analyse.

Un petit réservoir vidangé tranquillement par gravité n'a pas les mêmes conditions d'utilisation qu'un réservoir relié à une pompe ou à une conduite permettant un transfert plus rapide.

Évent intégré au couvercle ou évent indépendant?

Plusieurs réservoirs verticaux fermés et réservoirs rectangulaires fermés sont disponibles avec un couvercle comprenant déjà un évent. Pour une utilisation simple, notamment un remplissage ou une vidange par gravité, cet évent peut convenir.

Si le réservoir n'est pas équipé d'un couvercle ventilé ou si la ventilation existante ne convient pas à l'application, on peut ajouter un évent indépendant.

L'installation mérite toutefois une attention particulière : un évent indépendant doit être installé à travers une zone appropriée de la paroi du réservoir et non directement dans le couvercle.

Agrico Plastiques offre l'installation de l'évent sur un réservoir avant sa livraison.

Quel évent considérer?

Ce tableau sert d'orientation. Le diamètre de l'évent ne devrait pas être choisi automatiquement à partir de la capacité du réservoir seulement.

Évents anti-vortex en polypropylène

Les évents anti-vortex en polypropylène sont offerts en 2" et 3". Ils comprennent leur raccord passe-paroi pour permettre leur installation directement sur le réservoir.

Le modèle 2" possède une grille moulée sur son pourtour qui aide à garder les insectes et les débris à l'extérieur tout en permettant la circulation de l'air. L'évent est fileté mâle NPT et se visse dans le raccord passe-paroi femelle NPT inclus.

Ce type d'évent est particulièrement intéressant lorsqu'on veut ajouter une ventilation indépendante à un réservoir qui n'en possède pas ou adapter la ventilation aux conditions de remplissage et de vidange.

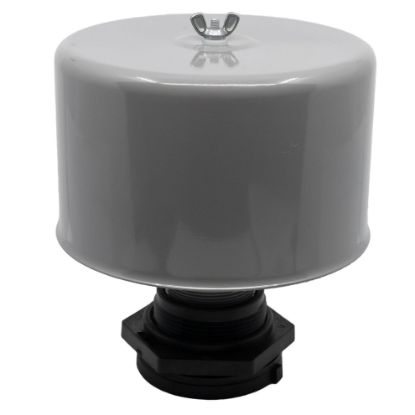

Évent-filtre : lorsque l'air entrant doit aussi être filtré

L'évent-filtre 2" ajoute une fonction différente : il ne sert pas seulement à permettre l'échange d'air avec le réservoir, mais également à filtrer l'air qui entre.

Cette distinction peut devenir importante lorsque le contenu du réservoir doit être davantage protégé des contaminants présents dans l'environnement comme de l'urée par exemple.

Il ne faut donc pas choisir automatiquement l'évent-filtre parce qu'il semble être une version « supérieure ». Le bon choix dépend du produit entreposé, de l'environnement et du niveau de protection recherché.

L'installation fait partie du choix

Avant d'ajouter un évent, regardez l'endroit où il sera installé.

Il faut suffisamment d'espace sur la paroi pour installer correctement le raccord passe-paroi. La courbure du réservoir, les autres raccords déjà présents et l'accessibilité peuvent limiter les emplacements possibles.

Par exemple, l'évent anti-vortex 2" nécessite un perçage pour son raccord passe-paroi et un espace plat suffisant pour son installation. Ce sont des détails à vérifier avant de percer le réservoir, pas après.

Si vous commandez un nouveau réservoir, Agrico peut installer l'évent avant la livraison. Cela permet de déterminer son emplacement en même temps que les autres raccords et accessoires pour réservoirs.

Questions fréquentes

Est-ce que tous les réservoirs en plastique ont besoin d'un évent?

Un réservoir fermé doit permettre à l'air d'entrer et de sortir pendant son utilisation. Certains modèles possèdent déjà un évent intégré au couvercle; il n'est donc pas nécessaire d'ajouter automatiquement un deuxième évent.

Puis-je installer l'évent directement dans le couvercle?

Pour un évent indépendant ajouté au réservoir, on privilégie une installation appropriée à travers la paroi plutôt que de percer le couvercle. Certains couvercles sont toutefois conçus dès l'origine avec leur propre évent intégré.

Est-ce qu'un évent de 2" convient à tous les réservoirs?

Pas nécessairement. Le choix dépend notamment de la façon dont le réservoir sera rempli et vidé. Une installation utilisant une pompe ou un transfert rapide peut demander une analyse différente d'une simple vidange par gravité. Un évent plus petit peut être utilisé, ou au contraire, il doit être plus gros selon l'application.

Quelle est la différence entre un évent et un évent-filtre?

Les deux permettent l'échange d'air nécessaire au fonctionnement du réservoir. L'évent-filtre ajoute une filtration de l'air entrant lorsqu'une protection supplémentaire contre les contaminants est recherchée.
