Réservoirs à Fond Conique avec Dessus Fermé

Réservoirs à fond conique avec dessus fermé : prévoir la vidange et l’installation

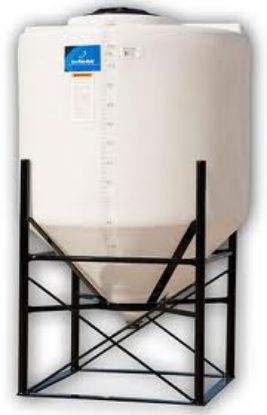

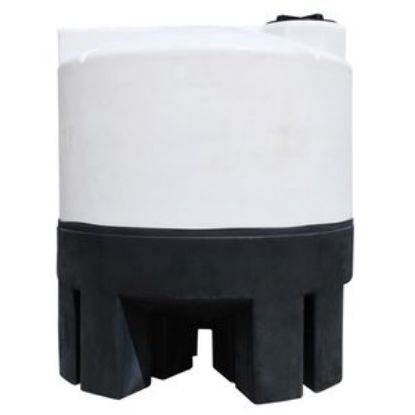

Un réservoir à fond conique avec dessus fermé permet de diriger le liquide vers une sortie située au bas du cône. Son support surélève la cuve pour permettre le raccordement sous le réservoir. Le dessus fermé limite l’exposition à la poussière, tandis que le couvercle donne accès au contenu.

Ce réservoir est surtout utilisé pour contenir des produits lourds, visqueux ou hétérogènes avec des dépôts, ou lorsque la vidange complète ou le nettoyage entre les utilisations sont importants. Le choix du réservoir dépend du liquide et de l’installation : un fond conique ne garantit pas, à lui seul, l’écoulement de tous les produits visqueux.

Pour comparer les usages possibles, consultez notre section consacrée aux réservoirs pour applications alimentaires, agricoles et industrielles.

Comparer les configurations

Les différences de support, de forme du toit et de densité relative comptent autant que la capacité. On choisit un ensemble adapté au projet, sans supposer que tous les réservoirs coniques possèdent les mêmes caractéristiques.

Le support prévu pour le réservoir fait partie de l’installation. Il ne faut pas remplacer cet appui par un montage improvisé. C’est pourquoi il est inclus dans le prix du réservoir. L’installation sur le support d’origine est requise pour bénéficier de la garantie du fabricant sur le réservoir. Pour comparer une autre forme de stockage, nos réservoirs verticaux fermés constituent un parcours complémentaire.

Une sortie sous le cône : prévoir aussi les accessoires

Chez Agrico, on peut préparer des connexions supplémentaires selon l’application. L’emplacement des entrées, des sorties, du trop-plein, de l’évent ou de toute autre connexion doit être discuté avant la commande, en tenant compte des contraintes de tuyauterie et d’accès.

Un point important : la distance entre le cône et le sol n’est pas automatiquement suffisante pour votre installation. Un changement de direction de la tuyauterie peut alors être nécessaire, notamment à l’aide d’un coude à 90°, si l’espace et la configuration le permettent. On prévoit ensuite la valve et les adaptateurs, tout en supportant le montage. Pour valider le projet, on vérifie donc l’ensemble du réservoir équipé de ses accessoires et les équipements autour, pas seulement la hauteur de la cuve.

Une valve à bille en polypropylène ou en PVC peut servir à contrôler la sortie du liquide, mais il faut toujours valider la compatibilité chimique des matériaux. Les raccords coudés permettent d’examiner une autre orientation de la conduite. Leur sélection dépend du filetage, du diamètre et de l’espace disponible.

Pour une connexion supplémentaire, les raccords passe-parois boulonnés en acier inoxydable peuvent être évalués si les raccords vissés standards ne répondent pas aux exigences. Si le transfert exige une liaison souple, on choisit les boyaux de transfert et de succion selon le liquide et les conditions de service.

Vérifier le liquide et les conditions d’utilisation

Avant de recommander un réservoir, on doit connaître le produit, sa concentration, sa densité relative et sa température réelle. La compatibilité doit aussi être examinée pour les raccords, les joints et la valve.

Une densité relative admissible plus élevée ne signifie pas que le réservoir convient automatiquement à un produit chimique ou à un liquide chaud. Ces critères doivent être validés ensemble.

Pour les applications de transformation alimentaire, la conformité de la résine aux exigences FDA ne suffit pas à valider toute l’installation. Il faut aussi tenir compte du produit, des accessoires et du nettoyage prévu.

Ces réservoirs sont destinés à un usage hors terre et ne peuvent pas être pressurisés. Le dessus fermé ne transforme donc pas la cuve en réservoir sous pression.

Questions fréquentes

Le fond conique garantit-il une vidange sans résidu?

Il dirige le contenu vers la sortie inférieure. Le résultat dépend aussi de la viscosité du liquide, de son comportement et du montage de drainage. Pour un produit épais, on valide l’application avant de promettre une vidange complète. La base conique favorise toutefois le drainage vers la sortie, contrairement à un fond plat.

Peut-on utiliser le réservoir conique sans son support?

Non. Le réservoir doit être installé sur le support prévu pour sa configuration. Cet appui soutient la cuve, évite les points de pression inappropriés et permet l’accès à la sortie sous le cône. L’installation sur le support d’origine est également une condition de la garantie du fabricant.

Quand choisir un réservoir conique à dessus fermé?

Lorsque votre opération exige une vidange complète ou que le produit est épais, visqueux ou contient des dépôts, et que l’accès par le couvercle suffit pour vos opérations. Pour un accès complet par le dessus, examinez plutôt les réservoirs à fond conique avec dessus ouvert. Le choix doit tenir compte de l’accès recherché et de la protection nécessaire pour le contenu.
