Drain pour Caisses-Palettes

Drains et raccords pour caisses-palettes

Les drains et raccords pour caisses-palettes permettent de vider le contenu d’une caisse ou de la raccorder à une valve, un boyau ou un autre accessoire compatible. Ils conviennent notamment aux applications alimentaires, agricoles et industrielles où des liquides, de l’eau de lavage ou des produits humides doivent être évacués de façon contrôlée.

Deux modèles de 1 1/2 po sont offerts pour certaines caisses-palettes MX et Dolav. Le MXDrain est un drain en polypropylène muni d’un bouchon à filets droits. Le MXBH est un raccord passe-paroi en PVC avec filetage femelle NPT et bouchon.

Le choix dépend principalement de l’utilisation prévue. Le MXDrain convient à une vidange directe, tandis que le MXBH permet d’ajouter un accessoire fileté compatible, comme une valve à bille.

Comparaison des modèles MXDrain et MXBH

Les deux modèles comprennent un bouchon vissé et deux joints d’étanchéité. Le perçage et le nettoyage de la caisse sont compris dans l’installation.

Le drain ou le raccord peut être placé sur le côté court ou le côté long de la caisse. Le côté désiré doit être précisé au moment de la commande.

MXDrain ou MXBH : lequel choisir?

MXDrain pour une vidange directe

Le MXDrain permet de vider la caisse en retirant son bouchon. Ses filets droits servent à visser et à dévisser le bouchon.

Ce modèle peut convenir lorsqu’aucune valve ni conduite permanente ne doit être raccordée à la caisse. Il est fabriqué en polypropylène et possède un passage intérieur de 1 1/2 po.

MXBH pour raccorder une valve ou un accessoire

Le MXBH est un raccord passe-paroi en PVC avec filetage femelle NPT. Il permet de remplacer le bouchon par une valve à bille ou un autre accessoire mâle compatible.

Ce modèle convient lorsqu’on veut contrôler l’écoulement ou raccorder la caisse à un boyau ou à une conduite. Le type de filetage de l’accessoire doit être vérifié avant l’assemblage.

Compatibilité avec les caisses-palettes

Ces drains sont destinés à certaines caisses-palettes à murs et fond pleins des séries MX et Dolav.

La compatibilité doit être confirmée avec le modèle exact de la caisse. Les nervures, les zones renforcées et la configuration des parois peuvent limiter les emplacements d’installation.

Une caisse provenant d’une autre série ne doit pas être percée uniquement parce que sa forme ou ses dimensions semblent similaires.

Critères de sélection

Le type d’utilisation

Pour une vidange occasionnelle sans raccordement permanent, le MXDrain peut être suffisant. Lorsqu’une valve, un boyau ou un autre accessoire doit être ajouté, le MXBH avec filetage femelle NPT est généralement plus approprié.

Le produit contenu

Le MXDrain est fabriqué en polypropylène et le MXBH en PVC. La compatibilité du produit contenu et des agents nettoyants doit être vérifiée avec le raccord, les joints, le bouchon et la caisse.

La compatibilité avec le polyéthylène de la caisse ne garantit pas automatiquement la compatibilité avec tous les composants du drain.

L’emplacement du raccord

Le choix entre le côté court et le côté long doit tenir compte de la position de la caisse, de l’accès au bouchon et de l’espace nécessaire pour raccorder une valve ou un boyau.

Le raccord doit aussi être protégé contre les impacts pendant la manutention, l’entreposage et le déplacement de la caisse.

Le débit recherché

Les deux modèles offrent un passage intérieur de 1 1/2 po. Le débit réel dépend toutefois du produit, de sa viscosité, de la quantité de solides présents et de la configuration du raccordement.

Un diamètre de 1 1/2 po ne garantit donc pas le même temps de vidange pour tous les produits.

Installation et utilisation

Le perçage et le nettoyage de la caisse sont compris dans l’installation. L’emplacement doit être confirmé avant la préparation de la caisse.

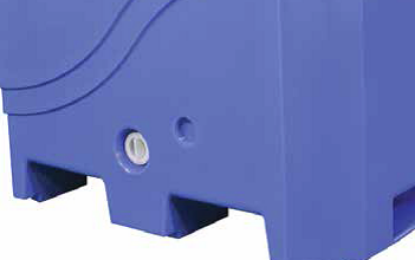

Le drain est installé légèrement au-dessus du fond. Une petite quantité de liquide peut donc demeurer dans la caisse après la vidange.

Avant l’utilisation, on doit vérifier le positionnement des joints, la fermeture du bouchon et l’état du raccord. Un essai d’étanchéité avec un liquide compatible est recommandé avant de remplir la caisse avec le produit prévu.

Le bouchon, les filets, les joints et l’intérieur du raccord doivent être intégrés à la procédure de nettoyage de l’établissement.

Questions fréquentes

Quel est le diamètre des deux modèles?

Le MXDrain et le MXBH possèdent tous les deux un passage intérieur de 1 1/2 po.

Quelle est leur principale différence?

Le MXDrain possède des filets droits conçus pour son bouchon. Le MXBH possède un filetage femelle NPT permettant d’ajouter un accessoire mâle compatible.

L’installation est-elle comprise?

Oui. Le perçage du trou et le nettoyage de la caisse sont compris.

Peut-on choisir le côté d’installation?

Oui. Le drain peut être installé sur le côté court ou le côté long de la caisse. Ce choix doit être indiqué au moment de la commande.

Ces drains conviennent-ils à toutes les caisses-palettes?

Non. Ils sont destinés à certaines caisses-palettes MX et Dolav. Le modèle exact doit être vérifié avant la commande.

Comment choisir la bonne configuration?

Indiquez-nous le modèle de la caisse-palette, le produit contenu, le type d’utilisation et les accessoires qui devront être raccordés.

Profitez de notre service d’accompagnement ou communiquez avec les spécialistes d’Agrico Plastiques pour confirmer la configuration adaptée.
