Autocollant de Niveau Gradué

Autocollants de niveau gradué pour réservoirs verticaux

Vous souhaitez connaître la quantité de liquide contenue dans votre réservoir? Les autocollants de niveau gradué sont proposés en option pour les réservoirs verticaux fermés de série VFA et les réservoirs verticaux ouverts compatibles.

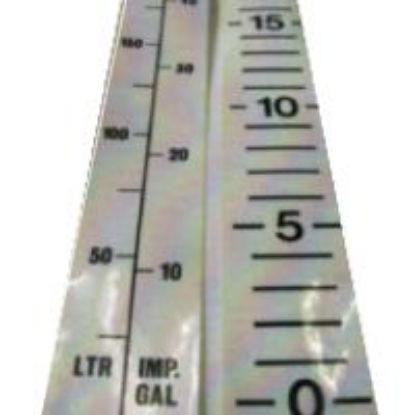

Installé à l'extérieur du réservoir par le manufacturier, le ruban comporte des graduations en litres et en gallons impériaux. Il permet d'estimer le volume de liquide à partir du niveau visible à travers la paroi du réservoir.

La plupart des réservoirs concernés sont livrés sans graduation d'origine. L'autocollant doit donc être prévu lors de la commande, sauf si le modèle possède déjà une graduation moulée.

Quels réservoirs peuvent recevoir cet accessoire?

• Réservoirs verticaux ouverts : l'autocollant peut être ajouté aux modèles compatibles lors de la commande.
• Réservoirs verticaux fermés de série VFA : l'autocollant est offert en option sur les modèles compatibles qui ne possèdent pas déjà une graduation.

Certains réservoirs verticaux fermés de série VFN possèdent déjà des graduations moulées. Il ne faut donc pas confondre les équipements standards des séries VFN et VFA.

La compatibilité de l'autocollant doit être vérifiée selon le modèle et la capacité du réservoir.

Comment choisir l'autocollant gradué?

Deux références sont proposées selon la capacité du réservoir :

• GSGL : pour les réservoirs de moins de 288 gallons US.
• GSGL300G : pour les réservoirs de 360 gallons US et plus.

Pour une capacité intermédiaire ou une configuration particulière, contactez notre équipe afin de confirmer l'accessoire approprié.

Comment indiquer l'emplacement de l'autocollant et du drain?

L'emplacement des accessoires doit être précisé avant la fabrication du réservoir.

1. Téléchargez le dessin technique disponible sur la page détaillée du réservoir choisi.
2. Remplissez le dessin pour indiquer l'emplacement souhaité de l'autocollant gradué et du drain, s'il y a lieu.
3. Lors de la confirmation de votre commande en ligne, cliquez sur le bouton orange « Télécharger » pour joindre votre dessin technique rempli à la commande.

Ces renseignements permettent au manufacturier de positionner les accessoires selon la configuration demandée. Pour les drains, consultez également les raccords passe-parois et les valves à bille compatibles avec votre installation.

Installation et conditions d'utilisation

L'autocollant est installé à l'extérieur du réservoir directement par le manufacturier. Il doit être sélectionné au moment de la commande et n'est pas destiné à être installé par le client après la livraison.

Le niveau du liquide doit être visible à travers la paroi pour permettre la lecture des graduations. L'autocollant n'est pas recommandé lorsque l'extérieur du réservoir est lavé ou mouillé fréquemment.

Si vous recherchez une autre méthode de lecture, consultez nos conseillers techniques afin de vérifier les options adaptées à votre application.

Questions fréquentes

Les graduations sont-elles en litres ou en gallons?

Les deux unités sont indiquées : litres et gallons impériaux. Attention, les gallons impériaux sont différents des gallons US utilisés pour désigner la capacité de plusieurs de nos réservoirs.

Les réservoirs VFA sont-ils gradués d'origine?

La plupart des modèles VFA ne possèdent pas de graduation moulée. L'autocollant gradué est alors proposé en option. Certains modèles font exception : vérifiez la fiche détaillée du réservoir.

Puis-je choisir l'emplacement de l'autocollant?

Oui. Indiquez l'emplacement souhaité sur le dessin technique du réservoir, puis joignez le document à votre commande en ligne à l'aide du bouton orange « Télécharger ».

L'autocollant permet-il de mesurer précisément le volume?

Il fournit des repères visuels pour estimer le volume contenu dans le réservoir. Il ne remplace pas un instrument de mesure calibré.

Puis-je installer moi-même l'autocollant après la livraison?

Non. L'installation est effectuée par le manufacturier. L'accessoire doit être prévu lors de la commande du réservoir.
